減速機箱體的鑄造工藝介紹

點擊次數：更新時間：22/04/26 14:03:04 來源：m.nltv.com.cn 【關閉】分享:

　　減速機是一種應用廣泛的機械傳動裝置，主要由箱體、齒輪、軸、軸承及各種連接件等組成。其中箱體是減速機的重要部分組成部件，它是傳動零件的基座，結構相對比較復雜。一般這種情況下，減速機箱體是由箱蓋和箱座通過使用螺栓等連接件裝配而成的。

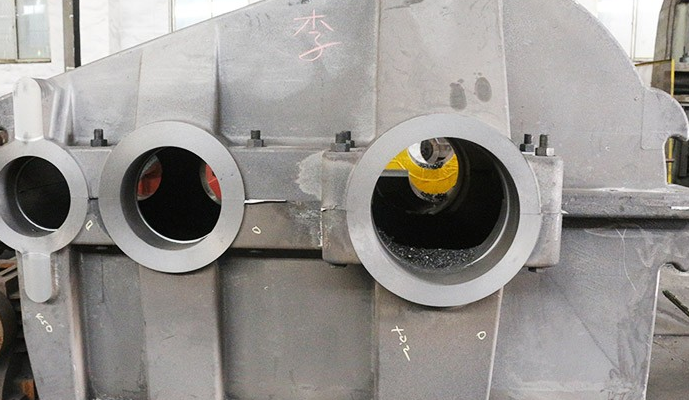

減速機箱體

　　減速機箱體作為減速機的基座，首先要具備足夠的強度。傳統的減速機箱體設計方式方法主要問題依賴于設計者的設計經驗和計算公式，安全系數往往過大，造成材料的浪費。顯然，通過對它結構進行優化設計，可以節約材料、降低生產成本、提高經濟環境效益的目的。減速機箱體一般由鑄鐵和鑄造鋁合金制造，對于重載或有沖擊載荷的減速機，一般都是采用鑄鋼材質，有的減速機還采用鋼板焊接。減速機箱體的結構設計水平和鑄造工藝流程設計質量直接影響鑄件制造水平和產品質量。
　　減速機箱體的鑄造工藝設計：從箱體的形狀和結構上看，鑄造限位裝置的兩部分均有厚大的幾何熱接頭，容易產生大的收縮、變形、收縮、縮孔等鑄造缺陷。為減少箱體類鑄件大工序中平面缺陷產生，采取了在模具和砂芯中設置100mm厚的冷鐵、增加散熱面積、減小熱澆部位和分型面、將其放在底部等工藝措施。頂部利用立管排出空氣和浮渣。澆注系統設計采用半開半封閉澆注系統，先開后關，有利于擋渣。
　　減速機箱體作為基座，這就相當于減速機的基礎機械，它的設計上文分別從形狀和結構上詳細的介紹了，相信這篇文章對您有所幫助。
小編：suger
